Thanh dẫn Busway: Các ứng dụng và khả năng thay thế cáp điện trong hệ thống phân phối điện (P2)
Ở bài viết trước, chúng tôi đã giới thiệu về sự phát triển của công nghệ sản xuất vật liệu dẫn điện trong hệ thống phân phối điện cũng như hoàn cảnh ra đời của hệ thống thanh dẫn Busway. Trong bài viết này, chúng ta sẽ cùng tìm hiểu về thanh dẫn Busway và các phụ kiện.
>> Thanh dẫn Busway: Các ứng dụng và khả năng thay thế cáp điện trong hệ thống phân phối điện
Busway là gì?
- Busway là hệ thanh cái được chế tạo sẵn tại nhà máy dùng để truyền tải và phân phối điện năng
- Hệ thống thanh dẫn Busway theo tiêu chuẩn NEMA (Mỹ) "là một hệ thống phân phối điện đượ chế tạo sẵn, có chứa thanh dẫn điện được đặt trong lớp vỏ bảo vệ, bao gồm: các thanh dẫn thẳng, các thiết bị đấu nối và các phụ kiện khác".
Hình ảnh các dạng modul Busway

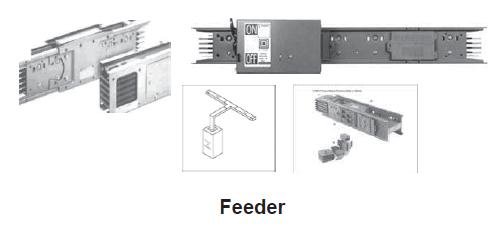

* Feeder
Ứng dụng điển hình: Dẫn điện từ máy biến áp tới tủ phân phối, dẫn điện từ các tủ phân phối với nhau.
Cấu tạo: Thanh dẫn thẳng không có ổ lấy điện (PIO) ở 2 phía của Busway
Có 2 loại Busway là: Al feeder (AF) và Cu feeder (CF).
Cấp bảo vệ IP: Loại trong nhà IP40, IP54, IP55, IP65
Loại ngoài trời IP66
* Riser

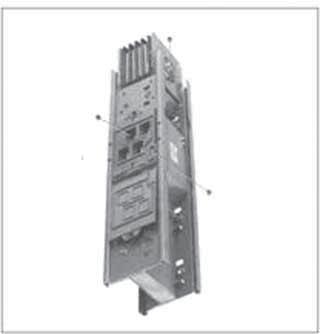

Riser
Ứng dụng điển hình: Phân phối điện dọc theo trục kỹ thuật của tòa nhà cao tầng.
Cấu tạo: Có ổ lấy điện (PIO) trên một mặt của Busway. Số lượng lỗ có thể tùy chọn, nhưng khoảng cách tối thiểu giữa các PIO là 650mm.
Có 2 loại Busway là: Al feeder (AF) và Cu feeder (CF).
Cấp bảo vệ IP: Loại trong nhà IP40, IP54
* Plug in
Ứng dụng điển hình: Phân phối điện tới các phụ tải nằm dọc 2 bên đường đi của Busway
Cấu tạo: Có ổ lấy điện (PIO) trên 2 phía của Busway. Số lượng lỗ có thể tùy chọn, nhưng khoảng cách tối thiểu giữa các PIO là 650mm.
Có 2 loại Busway là: Al feeder (AF) và Cu feeder (CF).
Cấp bảo vệ IP: Loại trong nhà IP40, IP54

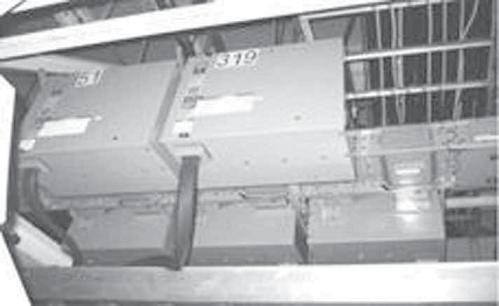

Hình ảnh (PIO) gắn vào Busway Plug in

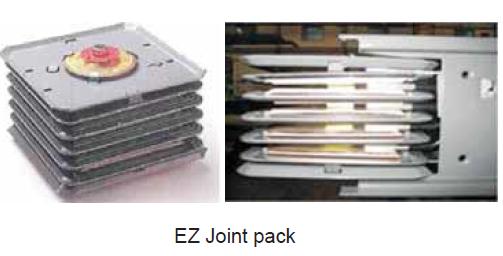

* Đấu nối giữa các thanh Busway (EZ Joint pack)
- EZ Joint pack dùng để nối giữa các thanh busway với nhau. Mỗi mối nối sử dụng khớp nối có một bu lông duy nhất nên quá trình lắp ráp rất đơn giản và nhanh chóng, nhưng vẫn đảm bảo lực ép tiếp điểm đủ lớn và phân bố đều trên toàn bộ diện tích tiếp xúc.
- Đấu nối cho phép điều chỉnh cogiãn giữa các thanh Busway với khoảng cách giãn ****+- 3mm.
- Toàn bộ bề mặt mối nối đều được mạ.
* Xử l ý các góc cua bằng khớp nối (ELBOW)
- Góc cua tiêu chuẩn bằng 90 độ
- Có thể đáp ứng được mọi góc cua theo yêu cầu thực tế lắp đặt và các góc cua này đều được chế tạo tại xưởng sản xuất theo tiêu chuẩn chế tạo, nên rất gọn và tiết kiệm không gian sử dụng.
- Có nhiều loại ELBOW khác nhau rất đa dạng cho lắp đặt và được chế tạo sẵn

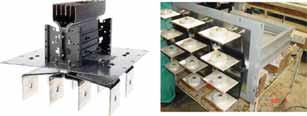

* Kết nối với tủ điện, máy biến áp (FLANGED END)
- Kết nối Busway với tủ điện và máy biến áp
- Mỗi mối nối sử dụng khớp nối có một bu lông duy nhất nên quá trình lắp rap rất đơn giản và nhanh chóng, nhưng vẫn đảm bảo lực ép tiếp điểm đủ lớn và phân bố đều trên toàn bộ diện tích tiếp xúc.
- Có thể đấu nối đoạn gấp khúc (ELBOW + FLANED END) trên cùng một đấu nối

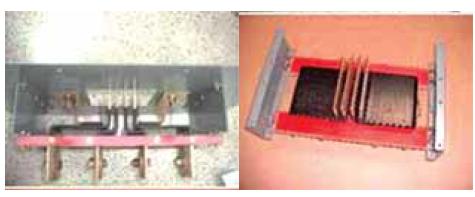

* Phụ kiện QWICK FLANGED
- Kết nối trực tiếp tủ điện với Busway

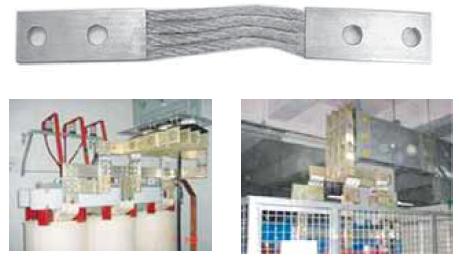

* Phụ kiện đấu nối linh hoạt FLEXIBLE CONNECTOR
Flexible connector dùng để đấu nối Busway với máy biến áp, máy phát để tránh rung.

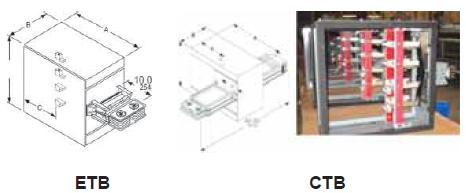

* Phụ kiện đấu nối cáp với Busway (ETB, CTB)
Busway là gì?
- Busway là hệ thanh cái được chế tạo sẵn tại nhà máy dùng để truyền tải và phân phối điện năng
- Hệ thống thanh dẫn Busway theo tiêu chuẩn NEMA (Mỹ) "là một hệ thống phân phối điện đượ chế tạo sẵn, có chứa thanh dẫn điện được đặt trong lớp vỏ bảo vệ, bao gồm: các thanh dẫn thẳng, các thiết bị đấu nối và các phụ kiện khác".
Hình ảnh các dạng modul Busway
* Feeder
Ứng dụng điển hình: Dẫn điện từ máy biến áp tới tủ phân phối, dẫn điện từ các tủ phân phối với nhau.
Cấu tạo: Thanh dẫn thẳng không có ổ lấy điện (PIO) ở 2 phía của Busway
Có 2 loại Busway là: Al feeder (AF) và Cu feeder (CF).
Cấp bảo vệ IP: Loại trong nhà IP40, IP54, IP55, IP65
Loại ngoài trời IP66
* Riser
Riser
Ứng dụng điển hình: Phân phối điện dọc theo trục kỹ thuật của tòa nhà cao tầng.
Cấu tạo: Có ổ lấy điện (PIO) trên một mặt của Busway. Số lượng lỗ có thể tùy chọn, nhưng khoảng cách tối thiểu giữa các PIO là 650mm.
Có 2 loại Busway là: Al feeder (AF) và Cu feeder (CF).
Cấp bảo vệ IP: Loại trong nhà IP40, IP54
* Plug in
Ứng dụng điển hình: Phân phối điện tới các phụ tải nằm dọc 2 bên đường đi của Busway
Cấu tạo: Có ổ lấy điện (PIO) trên 2 phía của Busway. Số lượng lỗ có thể tùy chọn, nhưng khoảng cách tối thiểu giữa các PIO là 650mm.
Có 2 loại Busway là: Al feeder (AF) và Cu feeder (CF).
Cấp bảo vệ IP: Loại trong nhà IP40, IP54
Hình ảnh (PIO) gắn vào Busway Plug in
* Đấu nối giữa các thanh Busway (EZ Joint pack)
- EZ Joint pack dùng để nối giữa các thanh busway với nhau. Mỗi mối nối sử dụng khớp nối có một bu lông duy nhất nên quá trình lắp ráp rất đơn giản và nhanh chóng, nhưng vẫn đảm bảo lực ép tiếp điểm đủ lớn và phân bố đều trên toàn bộ diện tích tiếp xúc.
- Đấu nối cho phép điều chỉnh cogiãn giữa các thanh Busway với khoảng cách giãn ****+- 3mm.
- Toàn bộ bề mặt mối nối đều được mạ.

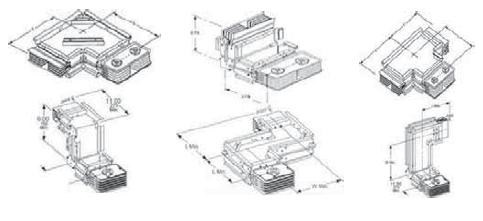

* Xử l ý các góc cua bằng khớp nối (ELBOW)
- Góc cua tiêu chuẩn bằng 90 độ
- Có thể đáp ứng được mọi góc cua theo yêu cầu thực tế lắp đặt và các góc cua này đều được chế tạo tại xưởng sản xuất theo tiêu chuẩn chế tạo, nên rất gọn và tiết kiệm không gian sử dụng.
- Có nhiều loại ELBOW khác nhau rất đa dạng cho lắp đặt và được chế tạo sẵn
* Kết nối với tủ điện, máy biến áp (FLANGED END)
- Kết nối Busway với tủ điện và máy biến áp
- Mỗi mối nối sử dụng khớp nối có một bu lông duy nhất nên quá trình lắp rap rất đơn giản và nhanh chóng, nhưng vẫn đảm bảo lực ép tiếp điểm đủ lớn và phân bố đều trên toàn bộ diện tích tiếp xúc.
- Có thể đấu nối đoạn gấp khúc (ELBOW + FLANED END) trên cùng một đấu nối
* Phụ kiện QWICK FLANGED
- Kết nối trực tiếp tủ điện với Busway
* Phụ kiện đấu nối linh hoạt FLEXIBLE CONNECTOR
Flexible connector dùng để đấu nối Busway với máy biến áp, máy phát để tránh rung.
* Phụ kiện đấu nối cáp với Busway (ETB, CTB)
ximang.vn * (Nguồn: Tạp chí Thông tin KHCN-Vicem)
