Hệ thống Thu thập số liệu giám sát phát thải tự động liên tục (P2)
(ximang.vn) Khi đốt than, sản phẩm dầu mỏ, khí tự nhiên trong các nhà máy công nghiệp cũng như rác thải độc hại của y tế và sinh hoạt thì từ ống khói phát thải ra các chất gây ô nhiễm. Ở hầu hết các nước, luật pháp quy định giá trị giới hạn của phát thải cho phép và lượng khí thải gây ô nhiễm (thành phần khí và chất dạng hạt) trong khí thải từ ống khói. Tất cả các nhà máy, từ nhà máy điện, nhà máy sản xuất thép, nhà máy xi măng, nhà máy hóa chất, hóa dầu cho đến các xưởng sản xuất nhỏ đều phải tuân theo tiêu chuẩn liên quan đến phát thải ô nhiễm vào khí quyển.
>> Hệ thống Thu thập số liệu giám sát phát thải tự động liên tục (P1)
2. Giới thiệu thiết bị giám sát bụi, đo lưu lượng và phân tích khí tiêu biểu
Trên Thế giới có nhiều hãng chế tạo thiết bị hệ thống giám sát phát thải liên tục, bài viết này, tác giả chỉ giới thiệu một số thiết bị tiêu biểu về giám sát phát thải ứng dụng trong ngành sản xuất xi măng của hãng DURAG và ABB.

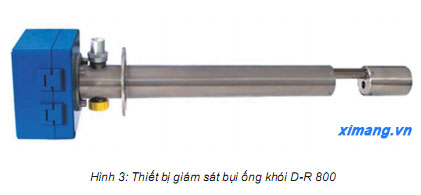

Thiết bị giám sát bụi D-R 800 của hãng DURAG
2. Giới thiệu thiết bị giám sát bụi, đo lưu lượng và phân tích khí tiêu biểu
Trên Thế giới có nhiều hãng chế tạo thiết bị hệ thống giám sát phát thải liên tục, bài viết này, tác giả chỉ giới thiệu một số thiết bị tiêu biểu về giám sát phát thải ứng dụng trong ngành sản xuất xi măng của hãng DURAG và ABB.

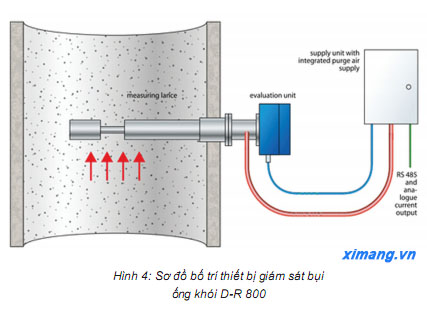

Thiết bị giám sát bụi D-R 800 của hãng DURAG
Thiết bị đo kiểu mới, công nghệ laze giám sát phát thải nguồn bụi vừa và nhỏ phù hợp với quy định mới của EU.
Thiết bị có thể đo liên tục tại hiện trường trong môi trường khắc nghiệt; có độ nhạy cao, tuổi thọ lâu dài, đầu dò được phủ chịu mòn công nghệ nano; dễ lắp đặt lên 1 cạnh của ống khói; 2 đầu ra analogue với phạm vi thích hợp; tự động chuyển đổi phạm vi đo phù hợp với chỉ dẫn đốt chất thải.
Ứng dụng:
- Nhà máy điện
- Nhà máy xi măng, công nghiệp luyện kim, gỗ, công nghiệp hóa chất
- Nhà máy đốt rác
- Giám sát bụi các bộ lọc bụi
Nguyên lý hoạt động:
Thiết bị D-R 800 hoạt động theo nguyên tắc tán xạ xuôi. Tia sáng tập trung và đã được điều chỉnh của diot laze xuyên qua lượng khí được đo. Ánh sáng tán xạ xuôi phản xạ mạnh từ các phần tử bụi được đo và ước lượng giá trị.
Thành phần gồm:
- Đầu đo
- Cụm nguồn có tích hợp nguồn khí làm sạch
- Tấm đế lắp đặt.
• Thông số kỹ thuật:
- Đo lường nồng độ bụi
- Dải đo: 0 – 10 mg/m3 đến 0 – 200 mg/m3
- Nguyên lý đo: tán xạ xuôi
- Nhiệt độ khí trong ống khói: trên điểm sương đến 350oC
- Áp suất dòng khí: -50 đến +10hPa
- Đường kính ống khói: 0,4 – 8 m
- Chiều dài đầu dò tính từ tấm đế: 400/800 mm
- Nhiệt độ môi trường: -20 đến +50oC
- Cấp bảo vệ IP65
- Cửa ra của thiết bị đo: 2 x 0/4-20mA/500 Ω, Modbus RTU, RS485
- Độ chính xác: <1% giới hạn phạm vi đo
- Nguồn cấp điện: 85-264VAC; 47-63Hz; 50VA
- Kích thước: đầu đo 160x160x600/1000 mm, bộ nguồn 300x300x210 mm
- Trọng lượng: 20kg.

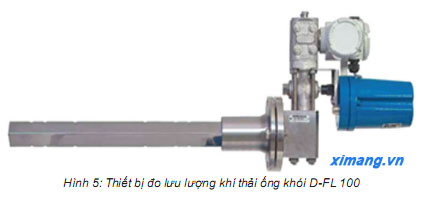

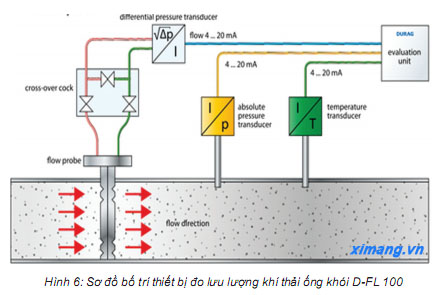

Thiết bị đo lưu lượng khối D-FL 100 của hãng DURAG
Thiết bị đo lưu lượng khối của khói thải khô tại ống khói của nhà máy sử dụng đầu đo theo nguyên lý sai lệch áp suất.
Nguyên lý đo:
Thiết bị đo D-FL 100 vận hành theo nguyên lý sai lệch áp suất. Đầu đo có 2 buồng riêng biệt giữa chúng luồng khí tạo lên áp suất khác nhau, sự chênh lệch áp suất xảy ra tại chỗ thắt ngẫu nhiên nào đó trên đường chảy, dựa vào sự chênh áp suất này để tính toán ra vận tốc luồng khí, từ đó sẽ tính được lưu lượng thể tích luồng khí.
Ứng dụng:
Đo lưu lượng khối ở vị trí nhiệt độ cao, áp suất cao.
Thông số kỹ thuật:
Thiết bị đo tốc độ dòng khí, đo lưu lượng thể tích dòng khí thảiqua ống khói, tính toán lưu lượng khối ở điều kiện tiêu chuẩn.
- Dải đo: 0 – 3.000.000m3/h; 2 - 50 m/s
- Nguyên lý đo: chênh lệch áp suất
- Nhiệt độ khí trong ống khói: trên điểm sương đến 450oC
- Áp suất dòng khí: ± 200hPa
- Đường kính ống khói: 0,4 – 8 m
- Chiều dài đầu dò tính từ tấm đế: 400/800 mm
- Nhiệt độ môi trường: -20 đến +50oC
- Cấp bảo vệ IP65
- Cửa ra của thiết bị đo: 0/4-20mA/500Ω, Modbus RTU, RS485
- Cửa ra số: 2 rơ le cửa ra 48V/0,5A
- Độ chính xác: <2% giới hạn phạm vi đo
- Nguồn cấp điện: 90-264VAC; 50-62Hz; 100VA
- Kích thước: đầu đo 380x160x(300 + chiều dài ống) mm
- Trọng lượng: 39kg

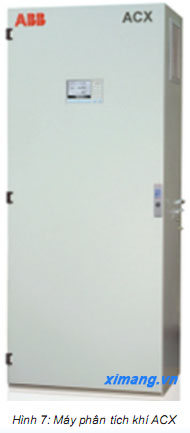

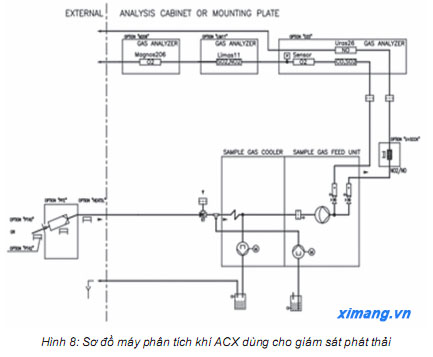

Thiết bị phân tích khí giám sát phát thải ACX của ABB
ACX là thiết bị phân tích khí dùng cho giám sát phát thải và điều khiển quá trình sản xuất xi măng lò quay tại các nhà máy xi măng, thực hiện đo liên tục nồng độ của nhiều nhất đến 6 thành phần khí gồm CO, NO, CO2, SO2, O2 và VOC.
Sử dụng modul phân tích khí AO2000 cho giám sát phát thải tại ống khói nhà máy.
Máy phân tích AO2000- Uras26Đo CO: 0-125mg/m3 (max. 625mg/m3)
Đo SO : 0-450mg/m3 (max. 2250mg/m3)
Đo NO: 0-196mg/m3 (max. 1000mg/m3)
Đo NOx: 0-300mg/m3 (max. 1500mg/m3)
Đo N2O: 0-100mg/m3 (max. 500mg/m3)
Máy phân tích AO2000-Li- mas11 UV
Đo SO : 0-75mg/m3 (max. 375mg/m3)
Đo NO: 0-33,5mg/m3 (max. 200mg/m3)
Đo NO2: 0-250mg/m3 (max. 1000mg/m3)
Lấy mẫu khí:
Điều kiện mẫu khí đầu vào:
Nhiệt độ lớn nhất của mẫu khí : 500oC
Áp suất khí mẫu Pabs = 0,85 - 1,1bar
Lưu lượng định mức <250 l/h.
Quỳnh Trang (Theo TTKHKT Xi măng)
