» Trong lĩnh vực xi măng, độ hoạt hóa thường được hiểu là mức độ “sẵn sàng phản ứng” của một vật liệu trong môi trường thủy hóa xi măng, tức khả năng vật liệu đó tham gia phản ứng với nước, Ca(OH)₂, kiềm hoặc sulfate để tạo ra các sản phẩm kết dính như C-S-H, C-A-H, ettringite… từ đó đóng góp vào cường độ và độ bền của đá xi măng.
Nói một cách đơn giản, vật liệu có độ hoạt hóa cao thì không chỉ “nằm cho đủ khối lượng” trong xi măng, mà có tham gia tạo chất kết dính. Trong thực tế ngành xi măng hiện nay, khái niệm này hay gặp ở 3 trường hợp:
Thứ nhất là với clinker xi măng portland. Khi clinker nghiền mịn và trộn với nước, các khoáng như C₃S, C₂S, C₃A, C₄AF sẽ thủy hóa. Độ hoạt hóa ở đây có thể hiểu gần với mức độ thủy hóa của clinker: khoáng phản ứng nhanh hay chậm, phản ứng nhiều hay ít, tạo cường độ sớm hay cường độ muộn. Ví dụ C₃S hoạt hóa mạnh hơn, góp nhiều vào cường độ sớm; C₂S phản ứng chậm hơn nhưng góp cường độ dài ngày.
Thứ hai là với phụ gia khoáng hoạt tính như tro bay, xỉ hạt lò cao nghiền mịn, puzzolan tự nhiên, silica fume, metakaolin, đất sét nung. Với nhóm này, độ hoạt hóa thể hiện khả năng phản ứng với Ca(OH)₂ sinh ra trong quá trình thủy hóa xi măng để tạo thêm gel C-S-H hoặc các pha kết dính khác. Đây là điểm khác nhau giữa phụ gia khoáng “hoạt tính” và chất độn gần như trơ như một số loại đá vôi nghiền mịn.
Thứ ba là trong các hệ xi măng xỉ, xi măng kiềm hoạt hóa, hoặc phụ gia được hoạt hóa bằng cơ học/hóa học/nhiệt. Khi đó “độ hoạt hóa” có nghĩa là vật liệu đã được kích hoạt đến mức nào để tăng khả năng phản ứng. Ví dụ xỉ lò cao nếu chỉ để nguyên thì phản ứng chậm; nhưng khi nghiền mịn, có kiềm, thạch cao hoặc môi trường pH cao, nó sẽ được “hoạt hóa” mạnh hơn.
Một chỉ tiêu rất hay dùng để đánh giá gián tiếp là chỉ số hoạt tính cường độ.
Công thức khái quát:

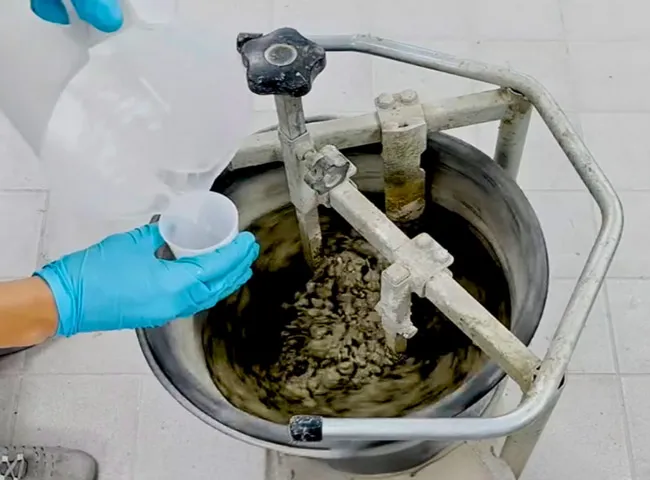

Ví dụ, nếu mẫu vữa dùng xi măng có thay một phần bằng xỉ hoặc tro bay đạt 45 MPa, còn mẫu đối chứng đạt 50 MPa, thì chỉ số hoạt tính cường độ là: 45/50 × 100% = 90%
Chỉ số càng cao thì phụ gia càng có khả năng đóng góp vào cường độ, nhưng phải xét theo tuổi mẫu: 7 ngày, 28 ngày, 56 ngày, 90 ngày. Nhiều phụ gia như tro bay, puzzolan tự nhiên có thể yếu ở 7 ngày nhưng tốt hơn ở 56 - 90 ngày. Kiểu người “chậm nóng nhưng bền hơi” trong xi măng cũng có loại như vậy.
Cần phân biệt độ hoạt hóa với độ mịn. Độ mịn cao thường làm phản ứng nhanh hơn vì diện tích bề mặt lớn hơn, nhưng mịn không đồng nghĩa với hoạt tính cao. Một loại đá vôi nghiền rất mịn vẫn có thể chủ yếu đóng vai trò chất độn; trong khi metakaolin hoặc silica fume có hoạt tính hóa học mạnh hơn nhiều.
Các yếu tố ảnh hưởng đến độ hoạt hóa gồm: thành phần khoáng và hóa học, hàm lượng pha vô định hình, độ mịn, cấu trúc hạt, nhiệt độ nung hoặc làm nguội, hàm lượng kiềm, sulfate, môi trường pH, tỷ lệ nước/xi măng, nhiệt độ dưỡng hộ và tuổi thủy hóa.
Ý nghĩa thực tế trong sản xuất xi măng là rất lớn. Vật liệu có độ hoạt hóa cao giúp tăng cường độ, giảm clinker, giảm phát thải CO₂, cải thiện độ đặc chắc và độ bền lâu. Nhưng nếu hoạt hóa quá mạnh hoặc kiểm soát không tốt, có thể gây tăng nhu cầu nước, tỏa nhiệt cao, đông kết nhanh, mất ổn định thể tích hoặc giảm tính công tác của bê tông.
Tóm lại, độ hoạt hóa trong xi măng là khả năng phản ứng thực sự của clinker hoặc phụ gia khoáng trong hệ xi măng - nước để tạo ra sản phẩm kết dính. Nó quyết định vật liệu đó chỉ là “chất độn” hay là “thành phần có đóng góp kỹ thuật” vào cường độ và độ bền của xi măng.
Cem.Info
