Sơ đồ cấu hình trạm phát điện WHR
1. Các bộ phận của trạm gồm:
- Nồi hơi nhiệt khí thải của ghi làm nguội clinker (gọi tắt là nồi hơi AQC, trang bị đồng bộ với buồng thu hồi bụi)
- Nồi hơi nhiệt khí thải tại tháp trao đổi nhiệt (gọi tắt là nồi hơi SP)
- Hệ thống turbine và máy phát (turbine ngưng tụ hơi nước, máy phát, bộ tách khí chân không, bộ ngưng tụ)
- Hệ thống xử lý nước cung cấp cho nồi hơi (bơm cấp nước)
- Hệ thống làm nguội nước
- Hệ thống xử lý khử khoáng cho nước
- Hệ thống điện
- Hệ thống điều khiển
2. Các loại sơ đồ trạm phát điện WHR

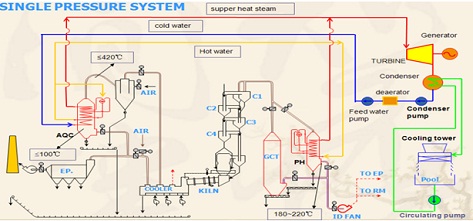

Sơ đồ hệ thống áp lực đơn- Hơi nước ban đầu thông số giống nhau
- Chỉ có một lọai hơi nước giống nhau do 2 nồi hơi AQC và SP vào turbine
- Hệ thống đơn giản, hệ số vận hành cao, năng lượng tự tiêu dùng ít
- Là hệ thống có nhiều ưu điểm

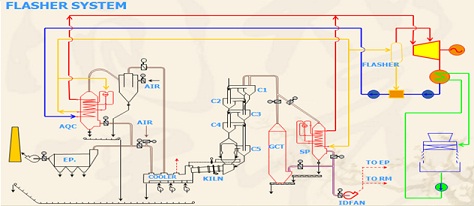

Sơ đồ hệ thống FlasherSơ đồ sau đây cũng giống như sơ đồ áp lực đơn. Sự khác nhau chủ yếu so với hệ thống áp lực đơn là:
- Một hoặc nhiều thùng flash.
- Có nhiều hơn một cửa hơi vào cho turbine.
- Công suất của bơm cấp nước và hệ thống làm nguội nước tuần hoàn được nâng cao hơn.
- Nhiệt độ của nước cấp vào nồi hơi tăng, do đó nhiệt độ của khí hút của nồi hơi AQC sẽ tăng lên.

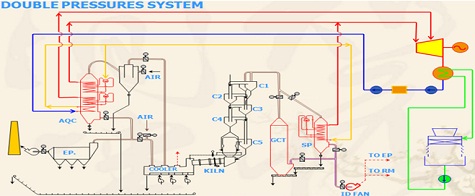

Sơ đồ hệ thống áp lực kép
Hệ thống áp lực kép, trong đó tùy theo mức chênh lệch của nhiệt thải, nồi hơi thu hồi nhiệt thải sinh ra hơi nước có áp lực cao hơn và thấp hơn riêng biệt nhau. Sau khi nồi hơi thu hồi nhiệt dư sinh ra hơi nước có áp lực cao hơn, còn có một số nhiệt dư trong khí, tùy theo mức độ của khí có nhiệt độ thấp, hơi nước áp lực thấp nào có áp lực thấp hơn sẽ được tiếp tục sinh ra và được dẫn đến cửa vào hơi nước áp lực thấp của turbine.
Để làm cho hệ thống WHR phù hợp hoàn toàn với nhà máy xi măng, sẽ thực hiện sự đánh giá trước khi thiết kế để lựa chọn một hệt thống phù hợp cho điều kiện thực tế.

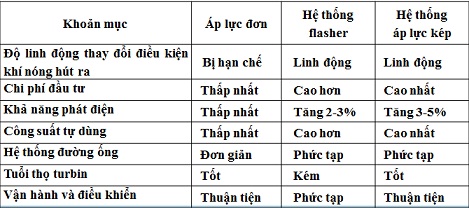

So sánh để lựa chọn hệ thống áp lực

ximang.vn (Theo HHXM)
