» Trong vận hành lò quay xi măng, hiện tượng vỏ lò đổi màu là một tín hiệu rất đáng chú ý. Nhiều người vận hành có kinh nghiệm chỉ cần nhìn màu vỏ lò, vùng sáng đỏ cục bộ hoặc các vệt nóng bất thường là đã có thể phán đoán ban đầu về tình trạng bên trong lò.
Tuy nhiên, màu sắc chỉ là dấu hiệu trực quan, không thay thế được đo nhiệt bằng hệ thống quét hồng ngoại, camera nhiệt, dữ liệu vận hành và kiểm tra lớp gạch chịu lửa. Về bản chất, màu vỏ lò thay đổi do nhiệt độ vỏ thép tăng lên, mà nguyên nhân sâu xa thường liên quan đến tình trạng gạch chịu lửa, lớp coating bảo vệ, chế độ nung, phân bố vật liệu và độ ổn định vận hành của lò quay xi măng.
1. Cấu tạo cơ bản của lò quay và lớp lót chịu lửa
Lò quay xi măng gồm lớp vỏ thép bên ngoài và lớp gạch chịu lửa lót bên trong. Lớp gạch này có 2 chức năng chính:
- Thứ nhất, gạch chịu lửa bảo vệ vỏ thép của lò khỏi nhiệt độ rất cao bên trong. Trong vùng nung clinker, nhiệt độ khí có thể đạt khoảng 1.400 - 1.500°C, còn nhiệt độ vật liệu trong vùng tạo khoáng cũng rất cao. Nếu không có lớp gạch chịu lửa, vỏ thép không thể chịu được điều kiện nhiệt như vậy.
- Thứ hai, lớp gạch giúp giữ nhiệt trong lò, giảm thất thoát nhiệt ra ngoài, góp phần ổn định quá trình nung và tiết kiệm năng lượng.

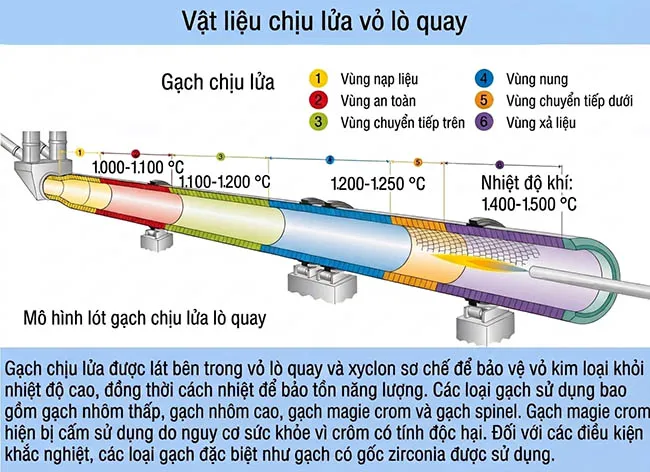

Theo sơ đồ trong ảnh, lớp gạch chịu lửa trong lò quay thường được chia theo các vùng công nghệ:
| TT | Vùng trong lò | Đặc điểm vận hành | Yêu cầu với gạch chịu lửa |
| 1 | Vùng đầu vào | Nhiệt độ thấp hơn, vật liệu mới vào lò | Chịu mài mòn, chịu sốc nhiệt vừa phải |
| 2 | Vùng an toàn | Nhiệt độ tăng dần | Ổn định cơ học, chống mài mòn |
| 3 | Vùng chuyển tiếp trên | Bắt đầu chịu tác động nhiệt và hóa mạnh hơn | Chịu sốc nhiệt, chịu kiềm, chịu mài mòn |
| 4 | Vùng nung/sintering zone | Nhiệt độ cao nhất, hình thành clinker | Chịu nhiệt, chịu ăn mòn, giữ coating tốt |
| 5 | Vùng chuyển tiếp dưới | Nhiệt độ giảm dần, clinker đã hình thành | Chịu sốc nhiệt, chịu mài mòn clinker |
| 6 | Vùng đầu ra | Gần cooler, biến động nhiệt mạnh | Chịu sốc nhiệt, chịu mài mòn cơ học |
Các loại gạch thường dùng gồm gạch alumina thấp, alumina cao, spinel, magnesia-spinel, gạch chịu kiềm, gạch chống mài mòn. Trước đây, gạch Magnesia-Chrome từng được sử dụng trong một số vùng chịu nhiệt nặng, nhưng hiện nay bị hạn chế hoặc thay thế ở nhiều nơi do rủi ro môi trường và sức khỏe liên quan đến hợp chất crôm, đặc biệt là Cr⁶⁺ trong điều kiện nhất định.
2. Vì sao vỏ lò bình thường có màu xám hoặc tối?
Trong điều kiện vận hành ổn định, vỏ lò thường có màu xám, xám sẫm hoặc màu kim loại tối. Khi đó, lớp gạch chịu lửa còn đủ chiều dày, lớp coating trong vùng nung tương đối ổn định, nhiệt truyền ra vỏ lò ở mức chấp nhận được.
Nhiệt độ vỏ lò bình thường phụ thuộc từng vùng, từng thiết kế lò, chiều dày gạch, loại gạch, tình trạng coating và điều kiện môi trường. Tuy nhiên, trong thực tế vận hành, nhiều nhà máy thường coi vùng vỏ lò khoảng 250 - 350°C là vùng tương đối bình thường. Khi nhiệt độ tăng lên quanh 350 - 400°C, cần bắt đầu theo dõi sát hơn. Khi vượt 400°C, nhất là tăng nhanh hoặc tập trung cục bộ, cần coi là dấu hiệu cảnh báo.
Điều quan trọng là vỏ lò nhìn xám không có nghĩa là bên trong chắc chắn an toàn. Nhiệt độ bề mặt có thể chưa đủ cao để đổi màu bằng mắt thường, nhưng lớp gạch bên trong đã có thể bị mòn, nứt, bong hoặc mất coating. Vì vậy, chỉ nhìn màu là chưa đủ.
3. Cơ chế truyền nhiệt làm vỏ lò đổi màu
Quá trình này có thể hiểu theo chuỗi sau:
Bên trong lò, nhiên liệu cháy tạo vùng nhiệt cao. Nhiệt truyền từ khí nóng và vật liệu nung đến lớp coating, rồi đến gạch chịu lửa, sau đó truyền tiếp ra vỏ thép bên ngoài. Nếu lớp gạch còn tốt và coating ổn định, lượng nhiệt truyền ra vỏ lò được khống chế.
Khi gạch chịu lửa bị mòn, nứt, bong tróc, hoặc coating bị mất, khả năng cách nhiệt giảm mạnh. Nhiệt bên trong truyền ra vỏ thép nhiều hơn. Vùng vỏ lò đó nóng lên nhanh hơn các vùng xung quanh. Ban đầu, vỏ có thể chỉ hơi ngả màu nâu sẫm hoặc vàng tối. Khi nhiệt độ tăng cao hơn, vùng đó chuyển sang cam, đỏ sẫm, rồi đỏ sáng nếu tình trạng nghiêm trọng. Hiện tượng này thường xuất hiện dưới dạng hot spot, tức điểm nóng cục bộ trên vỏ lò.
4. Diễn biến màu vỏ lò theo mức độ nguy hiểm
Có thể chia thành các mức như sau:
| TT | Màu/biểu hiện vỏ lò | Ý nghĩa vận hành | Mức độ |
| 1 | Xám, xám tối, màu kim loại sẫm | Trạng thái bình thường nếu nhiệt độ đo nằm trong giới hạn | Bình thường |
| 2 | Nâu nhạt, vàng sẫm, đổi màu nhẹ | Nhiệt độ vỏ tăng; có thể do coating thay đổi, gạch mòn hoặc tải nhiệt tăng | Cảnh báo sớm |
| 3 | Cam hoặc đỏ cục bộ | Có khả năng mất coating, gạch mỏng, nứt hoặc bong gạch | Nguy hiểm |
| 4 | Đỏ sáng, sáng rực tại một điểm | Khả năng hư hỏng nặng lớp chịu lửa, nhiệt truyền trực tiếp ra vỏ thép | Rất nguy hiểm |
| 5 | Vùng đỏ lan rộng, nhiệt tăng nhanh | Rủi ro biến dạng vỏ lò, hỏng cơ khí, phải dừng lò khẩn cấp có kiểm soát | Khẩn cấp |
Trong các hình minh họa, vùng ngoài vỏ lò có thể ở mức khoảng 400°C trong điều kiện cảnh báo, còn điểm nóng nghiêm trọng có thể lên rất cao. Nhưng cần lưu ý: mắt người không phải thiết bị đo nhiệt độ. Vỏ lò có thể đã nguy hiểm trước khi nhìn thấy đỏ rõ ràng, đặc biệt trong môi trường ánh sáng mạnh ban ngày.
5. Các nguyên nhân chính làm vỏ lò đổi màu
5.1. Gạch chịu lửa bị mòn hoặc mỏng
Đây là nguyên nhân phổ biến nhất. Sau thời gian vận hành, gạch chịu lửa bị mài mòn do vật liệu, clinker, bụi, kiềm, lưu huỳnh, clo và dao động nhiệt. Khi chiều dày gạch giảm, khả năng cách nhiệt suy giảm. Vùng vỏ lò tương ứng sẽ nóng hơn bình thường. Trong vùng chuyển tiếp và vùng nung, gạch thường chịu tải nặng nhất vì vừa có nhiệt độ cao, vừa có phản ứng hóa học mạnh, vừa có sự thay đổi coating liên tục.
5.2. Mất coating trong vùng nung
Coating là lớp vật liệu bám trên bề mặt gạch chịu lửa, đặc biệt trong vùng nung clinker. Nếu coating ổn định, nó đóng vai trò như một “lớp áo giáp” bảo vệ gạch khỏi nhiệt và ăn mòn hóa học. Khi coating bị bong, rơi hoặc không hình thành được, gạch chịu lửa bị phơi trực tiếp trước nhiệt độ cao. Nhiệt truyền ra vỏ lò tăng nhanh, tạo điểm nóng. Đây là lý do vùng burning zone thường được theo dõi rất kỹ.
5.3. Bong gạch, nứt gạch hoặc rơi gạch cục bộ
Nếu một viên gạch bị rơi hoặc một mảng gạch bị bong, phần vỏ thép phía ngoài gần như mất lớp cách nhiệt tại vị trí đó. Đây là tình huống nguy hiểm vì nhiệt có thể truyền ra vỏ lò rất nhanh, tạo vùng đỏ cục bộ. Dấu hiệu thường thấy là một điểm nóng xuất hiện nhanh, nhiệt độ tăng bất thường so với xu hướng trước đó, vị trí có thể di chuyển theo vòng quay lò hoặc lặp lại theo chu kỳ.
5.4. Lệch tâm, sai căn chỉnh lò hoặc ứng suất cơ khí
Lò quay là thiết bị dài, nặng, vận hành liên tục ở nhiệt độ cao. Nếu lò bị sai căn chỉnh, con lăn đỡ làm việc không đều, vành băng lò, bệ đỡ hoặc hệ truyền động có vấn đề, lớp gạch bên trong có thể chịu ứng suất bất thường. Ứng suất cơ khí làm gạch nứt, xô lệch, bong hoặc rơi. Khi đó, vỏ lò đổi màu không chỉ là vấn đề nhiệt, mà còn là dấu hiệu của rủi ro cơ khí.
5.5. Chế độ nung không ổn định
Ngọn lửa quá dài, quá ngắn, lệch tâm, dư gió hoặc thiếu gió, thay đổi nhiên liệu, biến động liệu vào lò, dao động than mịn, thay đổi thành phần bột liệu… đều có thể làm phân bố nhiệt trong lò thay đổi. Khi vùng nhiệt cao dịch chuyển sai vị trí, một số vùng gạch phải chịu nhiệt quá mức, coating mất ổn định, từ đó làm vỏ lò nóng lên.
5.6. Tích tụ vật liệu, vòng bám hoặc rơi coating lớn
Vòng bám, build-up hoặc sự rơi đột ngột của coating có thể làm thay đổi dòng vật liệu và dòng khí trong lò. Điều này khiến truyền nhiệt cục bộ tăng lên, gây biến động nhiệt vỏ lò. Một số trường hợp điểm nóng không chỉ đến từ mất gạch, mà còn từ sự thay đổi dòng nhiệt do vật liệu tích tụ hoặc phân bố clinker không đều.
(Còn nữa)
