Việc lắp đặt một thiết bị phân tích ngang băng (CrossBelt Xpert - CBX) PGNAA cùng với phần mềm kiểm soát quá trình phối trộn liệu chúng ta có thể thu được các lợi ích sau:

1. Không cần lắp đặt và bảo dưỡng bảo trì hệ thống lấy mẫu.

2. Đạt được kết quả phân tích hàng phút dòng hỗn hợp liệu đầy đủ và đại diện nhờ sử dụng thiết bị phân tích CBX có độ tin cậy cao và không yêu cầu bảo dưỡng bảo trì, và nhờ giao diện chung giữa thiết bị phân tích và phần mềm điều khiển tự động hỗn hợp liệu theo chu trình kín có thể bổ sung thêm các phụ gia nguyên liệu mà có thể thay đổi hoặc thay thế được với mức chi phí thấp hơn, đảm bảo sự thay đổi thấp nhất đối với bột liệu.

3. Giảm bớt tính thay đổi của hỗn hợp liệu được vận chuyển tới hệ thống máy nghiền, đảm bảo chất lượng ổn định của hỗn hợp liệu giúp giảm bớt hoặc không cần có thêm quá trình trộn đồng nhất trong silo đồng nhất, giảm lượng nhiên liệu tiêu hao, giảm tiêu hao điện năng cho quá trình đập nghiền clinker, tăng sản lượng nhờ chất lượng liệu cấp lò được ổn định và tăng tuổi thọ gạch chịu lửa nhờ nhiệt độ vùng zôn nung ổn định.

4. Giảm bớt tải trọng mẫu tới hệ thống XRF.

5. Giảm bớt nhu cầu đối với các nguyên liệu đắt tiền nhờ tối ưu hóa chi phí trộn đồng nhất.

6. Việc sử dụng Thiết bị phân tích CrossBelt Xpert cùng với phần mềm điều khiển Quá trình phối trộn hỗn hợp liệu để kiểm soát tự động các cân cấp liệu, ta có thể hy vọng đạt được độ sai lệch chuẩn về hàm lượng LSF là 1,0 hoặc thậm chí tốt hơn 1,0.

7. Tăng khả năng kiểm soát đồng thời 3 chỉ tiêu chất lượng như LSF, SM và IM.

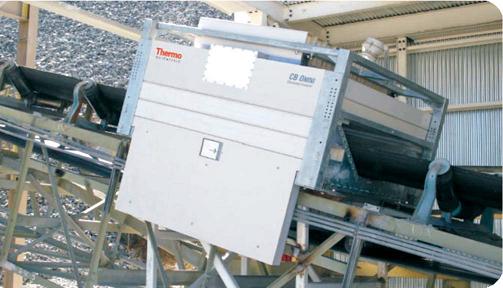

Hiện nay, Thermo Fisher Scientific đã phát triển một hệ thống thiết bị phân tích thế hệ mới dựa trên những tính năng ưu việt của CBX là CB Omni, một hệ thống duy nhất kết hợp công nghệ tốt nhất của hai nhà cung cấp thiết bị PGNAA hàng đầu trong lĩnh vực này, đó là khi Thermo Fisher Scientific hợp nhất với công ty ASYS cũ hồi tháng 9/2006. Kết quả là một hệ thống duy nhất với tính năng lắp đặt dễ dàng, đạt hiệu quả và độ tin cậy chưa từng thấy về phân tích và kiểm soát nguyên liệu đã ra đời với tên gọi là CB Omni. CB Omni đã được áp dụng lần đầu tiên ở Việt Nam cho Nhà máy Xi măng Hà Tiên 2.

Đi kèm với Hệ thống CB Omni có các gói phần mềm PACT của Thermo Scientific. PACT là gói phần mềm tiện dụng cung cấp giải pháp duy nhất phân tích và tự động thực hiện các hiệu chỉnh trong hệ thống thiết bị phân tích trực tuyến ngang băng chuyền của các nhà máy. Gói này so sánh các kết quả của thiết bị phân tích trực tuyến ngang băng chuyền của bạn với các kết quả đạt được trong phòng thí nghiệm, đưa ra các kết quả phân tích dữ liệu thống kê và đồ họa và đề xuất các thông số hiệu chỉnh để nhân viên vận hành xem xét, đánh giá và quyết định trước khi thực hiện.

Phần mềm PACT tự động lưu trữ các dữ liệu của thiết bị phân tích ngang băng chuyền và dữ liệu của hệ thống X-ray đạt được hoặc bằng phương pháp thủ công hoặc tự động qua một hệ thống kết nối mạng. Các thông số hiệu chỉnh phù hợp nhất và các thông tin về phân tích dữ liệu khi đó được hình thành và được hiển thị trên các màn hình hiển thị khác nhau.

Một số tính năng của PACT:

Phân tich dữ liệu

Phần mềm này tự động tạo ra các đồ thị XY, các sơ đồ về chuỗi thời gian và các sơ đồ chênh nhau về chuỗi thời gian cũng như các thống kê hồi quy và so sánh. Chương trình cũng cho phép loại trừ đồ thị của các phần tách ngoài nếu mong muốn.

Thu thập dữ liệu

Tự động: Nếu như các thông tin phân tích của phòng thí nghiệm có sẵn ở dạng tệp trên mạng của nhà máy, thì có thể tải tự động vào phần mềm PACT. Việc vẽ sơ đồ kết hợp được thực hiện giữa dữ liệu có trong tệp và phần mềm PACT.

Thủ công: Dữ liệu tham chiếu cũng có thể được nạp thủ công vào phần mềm PACT thông qua màn hình nhập dữ liệu.

Trong cả hai trường hợp trên dữ liệu “được hiệu chỉnh thời gian” do đó thời gian thu thập mẫu tương ứng với thời gian liệu được đo kiểm tra bởi hệ thống thiết bị phân tích ngang băng chuyền.

Dữ liệu cũng có thể được sàng lọc bằng thống kê hoặc bằng đồ thị đối với “các phần tách ngoài” nếu mong muốn.

Hiệu chỉnh

Ngay khi dữ liệu được phân tích, hệ thống cung cấp các thông số dự kiến để tự động thực hiện và lưu trữ khi đã sẵn sàng.

PACT - kết nối quy trình của bạn tới Phòng thí nghiệm của bạn.
