(ximang.vn) Chất lượng điện năng trong nhà máy được đánh giá bằng các thông số: điện áp, tần số, hệ số công suất và dạng không sin của điện áp, dòng điện (hay độ méo sóng hài). Trong nhà máy xi măng, nơi sử dụng nhiều phụ tải công suất lớn và phụ tải có yêu cầu điều chỉnh tốc độ, việc đáp ứng được các yêu cầu về điện áp, hệ số công suất và dạng sóng là rất quan trọng.

>> Ảnh hưởng của bộ biến đổi điện đến chất lượng điện năng trong nhà máy xi măng (P1)
>> Ảnh hưởng của bộ biến đổi điện đến chất lượng điện năng trong nhà máy xi măng (P2)
>> Ảnh hưởng của bộ biến đổi điện đến chất lượng điện năng trong nhà máy xi măng (P3)

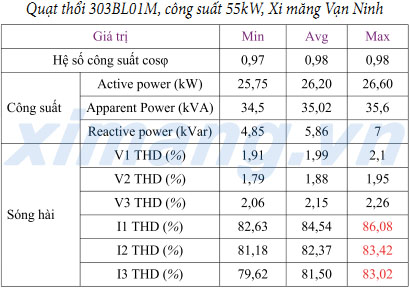

Quạt thổi sử dụng biến tần

Kết quả đo cho thấy, đối với quạt thổi có sử dụng biến tần:
- Hệ số công suất cosφ rất cao
- Công suất tiêu thụ thấp nhiều so với công suất định mức, khoảng 50%

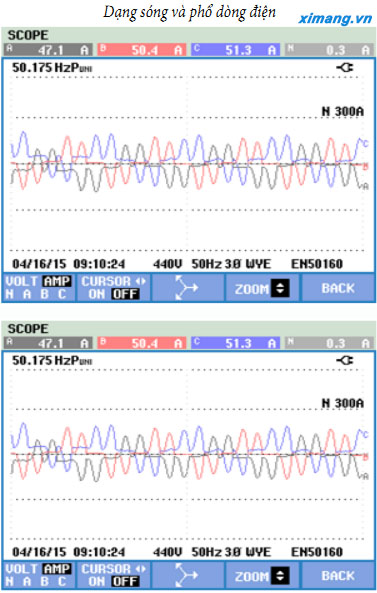

- Méo sóng hài điện áp thấp; méo hài dòng điện rất cao chủ yếu là hài bậc 5, bậc 7 gây méo dạng dòng điện.

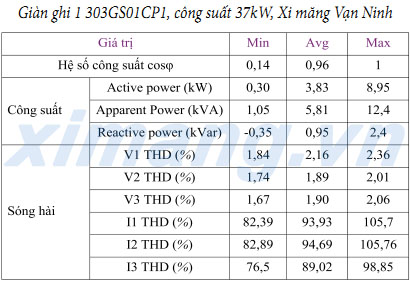

Bộ truyền động ghi sử dụng biến tần

Kết quả đo cho thấy, đối với truyền động ghi có sử dụng biến tần:
- Hệ số công suất cao
- Công suất tiêu thụ thấp nhiều so với công suất định mức, khoảng 15%

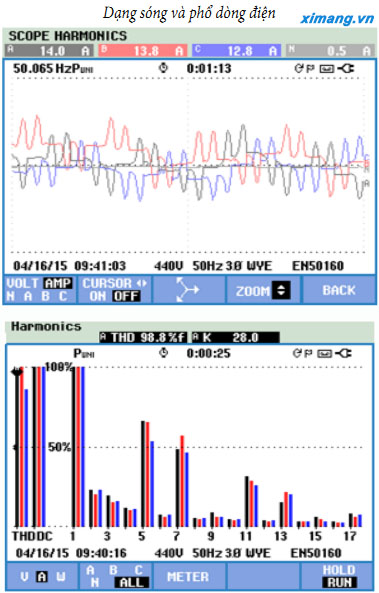

- Méo sóng hài điện áp thấp; méo hài dòng điện rất cao, có đủ hài bậc chẵn và hài bậc lẻ. Tuy nhiên, chỉ có hài bậc 5, bậc 7 lớn nhất.
