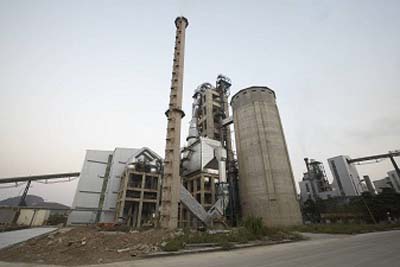

Quy trình sản xuất xi măng Porland
Nguyên liệu chính dùng để sản xuất xi măng là đá vôi và đất sét, ngoài ra người ta còn dùng quặng sắt và Bôxít để làm nguyên liệu điều chỉnh.
Vật liệu từ mỏ được làm giảm kích thước bằng những máy đập khác nhau.Các khối đá được làm giảm kich thước từ 120cm đến khoảng từ 1.2 - 8cm. Vật liệu thô cũng có thể cần được sấy để việc pha trộn và đập hiệu quả hơn.
Sau khi đập nhỏ, vật liệu được vận chuyển bằng hệ thống băng tải cao su hoặc những biện pháp hậu cần thích hợp khác đưa về kho. Đá vôi đã nghiền và đất sét được đồng nhất bằng cách chất thành đống và cào thanh từng lớp trong kho dự trữ. Những vật liệu này được sẵn sàng cho việc nghiền và sấy trong lò nung.
Đá vôi, Sét, và phụ gia điều chỉnh được đưa vào các két chứa trung gian. Từ đó, qua hệ thống cân băng định lượng, nguyên liệu được cấp vào máy nghiền qua băng tải chung.
Các vật liệu thô được nghiền và sấy trong máy nghiền con lăn. Những con lăn lớn được lắp trên một bàn xoay và vật liệu thô được nghiền cho đến khi chúng đủ mịn để chuyển đến silo đồng nhất bằng không khí. Bột liệu đạt yêu cầu Theo bài phối liệu được tính toán trước, được vận chuyển tới Silô đồng nhất qua hệ thống máng khí động và gầu nâng. Ở đây người ta bố trí nhiều túi lọc bằng vải hoặc nỉ để tách các hạt mịn từ khí thải lò. Gas thải từ nhiều lò nung được dùng để sấy vật liệu thô, vì vậy cải thiện việc sử dụng năng lượng hiệu quả của nhà máy.
Bột liệu thô sau đó sẽ được những cy-lon gia nhiệt nâng nhiệt độ lên cao trước khi vào lò nung. Điều này làm gia tăng hiệu quả sử dụng nhiệt của lò nung vì bột liệu đã được vôi hóa 20 - 40% khi bắt đầu vào lò.
Lò nung được thiết kế để tối đa hiệu quả của sự truyền nhiệt từ nhiên liệu đến vật liệu thô. Trong tháp gia nhiệt, vật liệu thô được nung nhanh chóng đến nhiệt độ khoảng 1000oC, ở nhiệt độ này đá vôi chuyển sang dạng nóng chảy. Trong lò quay, nhiệt độ lên đến khoảng 2000oC. Tại nhiệt độ này, các khoáng nóng chảy kết hợp để hình thành các tinh thể silicat canxi - clinker xi măng.
Lò nung của hãng PILAR với hệ thống Cyclon trao đổi nhiệt 2 nhánh 5 tầng cùng hệ thống Canciner kiểu đặc trưng dễ vận hành và dễ hiệu chỉnh nhiệt.
Clinker sau khi ra khỏi lò được đưa vào giàn làm nguội kiểu ghi BMH SA. Hiệu suất thu hồi nhiệt cao (nhiệt độ gió 3 >9000 C) khả năng làm nguội nhanh, làm cho chất lượng Clinker luôn ổn định.
Clinker từ các Silô, thạch cao và phụ gia từ kho chứa tổng hợp được vận chuyển lên két máy nghiền bằng hệ thống băng tải và gầu nâng. Từ két máy nghiền, Clinker được cấp vào máy nghiền sơ bộ CKP 200 bằng các cân cấp liệu được điều chỉnh tự động. Thông thường người ta thường sử dụng 2 hệ thống nghiền: nghiền sơ bộ bằng máy nghiền đứng và nghiền tinh bằng máy nghiền bi. Thạch cao và phụ gia được cho vào trong xi măng ở giai đoạn nghiền bi. Lo ại m áy nghi ền bi thường được sử dụng là loại máy nghiền bi 2 ngăn làm việc theo chu trình kín có hệ thống phân ly hiệu suất cao.
Xi măng thành phẩm được vận chuyển tới 4 silô chứa xi măng bột bằng hệ thống máng khí động và gầu nâng
Từ đáy các Silô chứa, qua hệ thống cửa tháo liệu xi măng được vận chuyển tới các két chứa của máy đóng bao hoặc các bộ phận xuất xi măng rời.
