Thông tin chuyên ngành Xi măng Việt Nam

Chuyên đề xi măng

Nghiên cứu sử dụng cát thạch anh ven biển chế tạo bê tông siêu tính năng - UHPC (P2)

25/03/2022 11:08:50 AM

Bài viết trình bày kết quả nghiên cứu về vai trò của cát thạch anh tự nhiên để chế tạo UHPC, tiềm năng và tính khả thi của việc sử dụng một số loại cát trắng ven biển Việt Nam thông qua các thử nghiệm tính chất chất cơ lý của UHPC.

>> Nghiên cứu sử dụng cát thạch anh ven biển chế tạo bê tông siêu tính năng - UHPC (P1)

3. Cấp phối thử nghiệm

Các yêu cầu đặt ra đối với thiết kế cấp phối UHPC:

- Cân bằng thể tích với khối lượng thể tích hỗn hợp >2400 kg/m³ với nguyên tắc khi khối lượng thể tích càng cao, UHPC cường độ càng lớn;

- Đảm bảo tính công tác trong thi công với độ chảy xoè tới thiểu >10 cm (nhớt kế Suttard) và 15 cm (cone ASTM C230/C230M-21);

- Đảm bảo tính co ngót với việc điều chỉnh các tỉ lệ xi măng/chất kết dính, chất kết dính/cát và tổng lượng nước/chất kết dính;

- Đáp ứng về chỉ tiêu các loại cường độ và modul đàn hồi;

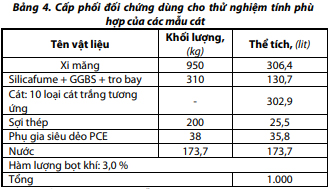

Các mẫu cát nghiên cứu trên được so sánh với cùng 1 cấp phối đối chứng sau:


4. Kết quả thử nghiệm hỗn hợp UHPC

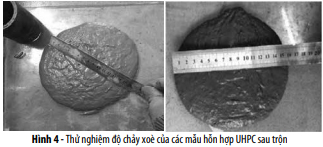

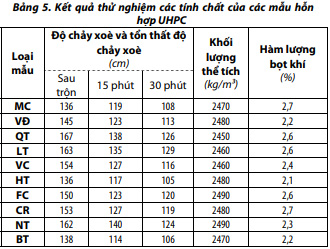

Các chỉ tiêu thử nghiệm ở Bảng 5 dưới đây được thực hiện trong điều kiện nhiệt độ và độ ẩm của phòng thí nghiệm, mẫu thử độ chảy xoè được kiểm tra bằng nhớt kế Suttard:



5. Kết quả thử nghiệm UHPC

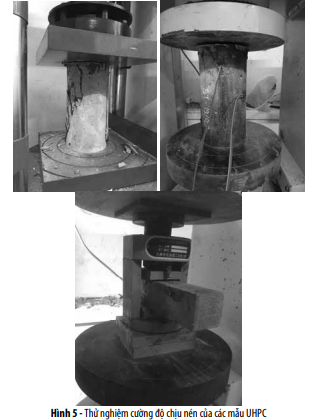

a) Kết quả cường độ chịu nén

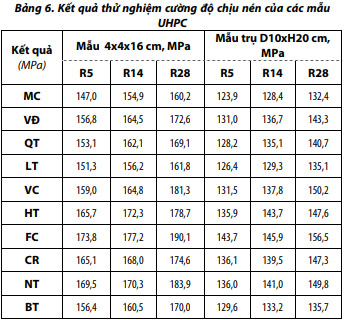

Sử dụng keo Epoxy để capping mẫu trụ, kết quả cho trong Bảng 6


Nhận xét: Cả 10 loại cát trắng đều cho kết quả nén mẫu >120 MPa, chứng tỏ có thể dùng được cho chế tạo UHPC, trong đó mẫu cát FC - Cam Ranh cho kết quả cao nhất, đạt 156,5 MPa với mẫu trụ.

Hệ số tỷ lệ cường độ mẫu 100x200 so với cường độ mẫu 40x40x160 mm khoảng 0,82. Điều này cho phép đánh giá nhanh chất lượng cát thông qua mẫu nhỏ 40 x40x160mm.

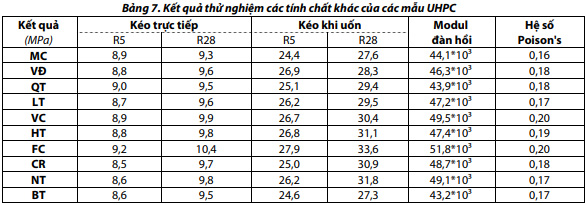

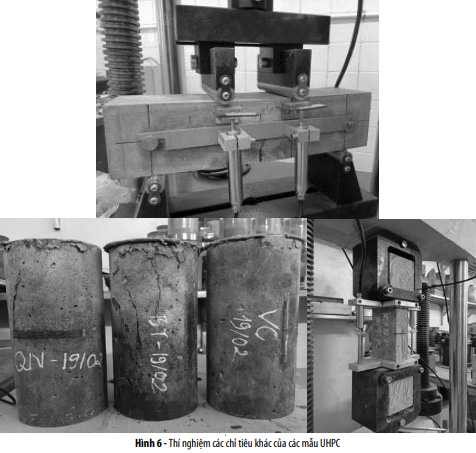

b) Kết quả cường độ chịu kéo trực tiếp, kéo khi uốn và modul đàn hồi



III. KẾT LUẬN

1. Cát trắng tại các tỉnh thành ven biển miền trung có hàm lượng SiO2 lớn, sử dụng được trong chế tạo UHPC. Cát tốt nhất là vùng Nam Trung Bộ.

2. So với các loại cát chưa được qua xử lý (rửa mặn, sàng tuyển) thì các loại cát là sản phẩm của các nhà máy khai thác như Fico, Vico, Hoằng Tiệp cho kết quả tốt nhất.

3. Các loại cát trắng được lấy tại các bãi, mỏ tự nhiên gần biển như MC, VĐ, CR, NT có hàm lượng CL‾ tương đối lớn, phải được rửa mặn trong quá trình khai thác trước khi đưa vào sử dụng.

4. Có thể sử dụng mẫu 40x40x160mm để thử nghiệm với hệ số cường độ nén 0,82 để quy đổi sang mẫu trụ chuẩn 100x200mm.

5. Trữ lượng cát thạch anh ở nước ta còn rất lớn, có những nơi hiện đang sử dụng một cách rất lãng phí, chưa được khai thác hợp lý, ví dụ như dùng trong việc san lấp mặt bằng. Cần nghiên cứu để đưa nguồn tài nguyên khoáng sản cát thạch anh ven biển dùng chế tạo bê tông chất lượng siêu cao UHPC.

Tài liệu tham khảo

1.FHWA-HRT-18-036: Properties and Behavior of UHPC-Class Material.

2. ASTM C1856/C1856M-17 Standard Practice for Fabricating and Testing Specimens of Ultra-High Performance Concrete.

3. ASTM C469/C469M-14e1 Standard Test Method for Static Modulus of Elasticity and Poisson's Ratio of Concrete in Compression.

4. ASTM C1609/C1609M-19a Standard Test Method for Flexural Performance of Fiber-Reinforced Concrete (Using Beam With Third - Point Loading).
(Hết)

ximang.vn (TH/ TC Xây dựng)



Các tin khác:

Vòi đốt của tương lai (P2) ()

Nghiên cứu sử dụng cát thạch anh ven biển chế tạo bê tông siêu tính năng - UHPC (P1) ()

Vòi đốt của tương lai (P1) ()

Bức tranh ngành xi măng Thế giới năm 2021 (P2) ()

Bức tranh ngành xi măng Thế giới năm 2021 (P1) ()

Nghiên cứu ứng suất và biến dạng của nền móng công trình lân cận do thi công ép cọc ()

Quan hệ giữa cường độ nén, kéo, uốn và modul đàn hồi của bê tông siêu tính năng – UHPC (P2) ()

Quan hệ giữa cường độ nén, kéo, uốn và modul đàn hồi của bê tông siêu tính năng – UHPC (P1) ()

Đánh giá một số tính năng của bê tông asphalt tái chế nguội (P1) ()

Ảnh hưởng của xỉ lò cao đến tính chất bê tông mác cao ()

TIN MỚI

ĐỌC NHIỀU NHẤT

banner vicem 2023
banner mapei2
bannergiavlxd
faq

Bảng giá :

Chủng loại

ĐVT

Giá bán

Insee

1.000đ/tấn

1.800

Starcemt

1.000đ/tấn

1.760

Chifon

1.000đ/tấn

1.530

Hoàng Thạch

1.000đ/tấn

1.490

Bút Sơn

1.000đ/tấn

1.450

Chủng loại

ĐVT

Giá bán

Insee đa dụng

1.000đ/tấn

1.830

Kiên Giang

1.000đ/tấn

1.670

Vicem Hà Tiên

1.000đ/tấn

1.650

Tây Đô

1.000đ/tấn

1.553

Hà Tiên - Kiên Giang

1.000đ/tấn

1.440

Chủng loại

ĐVT

Giá bán

Xem bảng giá chi tiết hơn

Chủng loại

ĐVT

Giá bán

Hòa Phát

đồng/kg

18.940

Việt Ý

đồng/kg

18.890

Việt Đức

đồng/kg

18.880

Kyoei

đồng/kg

18.880

Việt Nhật

đồng/kg

18.820

Thái Nguyên

đồng/kg

19.390

Chủng loại

ĐVT

Giá bán

Hòa Phát

đồng/kg

19.040

Việt Ý

đồng/kg

18.990

Việt Đức

đồng/kg

19.180

Kyoei

đồng/kg

19.080

Việt Nhật

đồng/kg

18.920

Thái Nguyên

đồng/kg

19.540

Chủng loại

ĐVT

Giá bán

Hòa Phát

đồng/kg

18.890

Việt Ý

đồng/kg

18.840

Việt Đức

đồng/kg

18.830

Kyoei

đồng/kg

18.830

Việt Nhật

đồng/kg

18.770

Thái Nguyên

đồng/kg

19.340

Xem bảng giá chi tiết hơn

Vicem hướng tới công nghệ mới ngành Xi măng

Xem các video khác

Thăm dò ý kiến

Theo bạn, yếu tố nào thúc đẩy tiêu thụ VLXD hiện nay?
