Thông tin chuyên ngành Xi măng Việt Nam

Nguyên, nhiên liệu

Đặc tính của 1 số phụ gia trợ nghiền - Ảnh hưởng của chúng đến khả năng nghiền và chất lượng xi măng (P4)

24/07/2018 9:11:09 AM

(ximang.vn) Mục đích của nghiên cứu này là đánh giá sáu phụ gia trợ nghiền thương mại, những phụ gia này đã được sử dụng để sản xuất xi măng Poóc lăng (nghiền trong máy nghiền bi ở quy mô thí nghiệm). Vì mục đích này, một mẫu đối chứng cũng được chế tạo mà không sử dụng bất kỳ phụ gia trợ nghiền nào.


Bảng 5 trình bày kết quả nước yêu cầu, thời gian đông kết và độ chảy vữa thông thường của các mẫu được kiểm tra. Nước yêu cầu của xi măng thành phẩm thay đổi từ 27,6% - 28,1%, trong khi đó giá trị tương ứng cho xi măng póoc lăng  đối chứng là 27,1%. Nhu cầu nước tăng nhẹ được quy cho chủ yếu là độ min cao hơn của xi măng được nghiền cùng với các phụ gia trợ nghiền thí nghiệm.

Thời gian đông kết bắt đầu và kết thúc đã giảm nhẹ trong các trường hợp của GA1, GA2 và GA3 (triethanolamin). TEA đã được biết đến trong nhiều năm như một thành phần của phụ gia và các hỗn hợp sử dụng cho xi măng póoc lăng, thường được thêm vào ở liều lượng thấp như một chất làm tăng nhanh sự đông kết, thực tế là do tăng tốc phản ứng C3A. Tùy thuộc vào thành phần hóa học và khoáng vật của xi măng và hàm lượng TEA, có thể làm tăng sự hydrat hóa của C3A với aluminat hydrat lục giác và chuyển đổi thành aluminat hydrat dạng khối. Mặt khác, so sánh với hỗn hợp đối chứng, trong trường hợp GA4, GA5 và GA6 sự có mặt của triisopropanolamin làm tăng thời gian đông kết ban đầu và kết thúc khoảng 15%. Kết quả cho thấy, một phần TIPA hoạt động như một chất làm chậm hydrat hóa ở giai đoạn đầu, có thể do nó khuếch tán vào lỗ mao quản và vết nứt của các hạt xi măng trong quá trình nghiền. Giảm tốc độ hydra hóa có nghĩa là giảm tốc độ tỏa nhiệt, thực tế điều này rất là quan trọng trong các công trình bê tông khối lớn.

Các thí nghiệm độ chảy đã xác nhận kết quả trên và cho thấy trong trường hợp của triisopropamolamin tính công tác của vữa đã được cải thiện, trong khi sự có mặt của triethanolamin không ảnh hưởng tiêu cực đến xi măng thành phẩm. Độ chảy của vữa có liên hệ với các hạt xi măng vì hạt xi măng luôn luôn bị kết tụ trong nước. Thực tế này có thể dẫn đến tăng độ nhớt khi tăng thể tích hạt biểu kiến. Một phần nước bị kẹt trong lỗ rỗng của các kết tụ và không góp phần vào khả năng chảy. Do đó, tính công tác tăng lên nên được quy cho là do sự có mặt của triisopropamolamin, chất này (TIPA) sẽ phá vỡ các kết tụ xi măng bằng cách điều chỉnh sự cân bằng lực giữa các hạt.

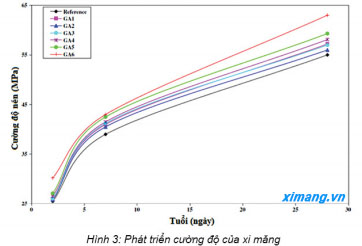

Các vữa xi măng trong nghiên cứu đã được thí nghiệm cường độ nén sau 2, 7 và 28 ngày dưỡng hộ. Kết quả thu được thể hiện trong Bảng 6Hình 3. Việc bổ sung thêm triethanolamin TEA (GA1, GA2 và GA3) đxa gây ảnh hưởng nhẹ đến cường độ nén của xi măng thành phẩm ở mọi lứa tuổi hydrat hóa. Tuy nhiên, sự có mặt của triisopropamolamin trong xi măng (đặc biệt trường hợp GA6, có thành phần chính là TIPA – khoảng 97,5%) được cải thiện đáng kể cường độ nén tại 2 ngày khoảng 18,5% và trung bình 7 ngày  là 10%. Cường độ nén  tăng lên cũng có ý nghĩa sau 28 ngày  dưỡng hộ (khoảng 15%).

Các kết quả trên cho thấy rõ ràng rằng phụ gia trợ nghiền thương mại, chứa triisopropamolamin (GA4, GA5 và GA6) cải thiện tính chất cơ lý của xi măng póoc lăng đã thủy hóa, một thực tế mà có thể là do sự tăng cường hydrat hóa các pha clinker như alit và ferrrit, triisopropamolamin, còn lại trong dung dịch trong một thời gian đủ dài và xúc tác cho quá trình hydrat hóa của khoáng C4AF sau khi tất cả thạch cao tự do đã phản ứng  để tạo thành canxi sulfoaluminat hydrat. Ngược lại, alkanolamin, chủ yếu được hấp phụ bởi xi măng trong những giờ đầu tiên của quá trình hydrat hóa. Sự hấp phụ TEA diễn ra chủ yếu trên bề mặt khoáng Portlandite trong quá trình hydrat hóa pha silicat, trong TIPA không hấp phụ. Các quan sát này có thể giải thích sự khác biệt giữa TEA và TIPA đến tính chất cơ lý của xi măng thành phẩm.

4. Kết luận

Mục đích của nghiên cứu này là đánh giá 6 phụ gia trợ nghiền thương mại được sử dụng để sản xuất ra xi măng póoc lăng. Phân tích đặc tính của chúng đã được thực hiện bằng quang phổ hồng ngoại biến đổi Fourier (FT-IR) và sắc ký khí/quang phổ khối (GC/MS) đã cho thấy rằng thành phần chính của phụ gia trợ nghiền GA1, GA2 và GA3 là triethanolamin (TEA). Mặt khác, 1,1’,1” –Nitrilotri-2-propanol (TIPA) đã được xác định là thành phần nhiều nhất trong phụ gia trợ nghiền GA4, GA5 và GA6.

Các phụ gia trợ nghiền sử dụng thí nghiệm đã rất hiệu quả trong quá trình nghiền clinker xi măng póoc lăng, làm tăng bề mặt riêng và hệ số nghiền. Sự có mặt của TEA (GA1, GA2, GA3) đã làm tăng hệ số nghiền lên đến 14%. Giá trị tương ứng đối với phụ gia trợ nghiền TIPA (GA4, GA5 và GA6) đạt tới 26%.

Thời gian bắt đầu và kết thúc đông kết đã giảm nhẹ trong các trường hợp của GA1, GA2 và GA3 (triethanolamin), thực tế được quy cho là do tăng tốc phản ứng C3A. Tuy nhiên sự có mặt của triisopropanolamin (GA4, GA5 và GA6) làm tăng thời gian bắt đầu và thời gian kết thúc đông kết khoảng 15%, hoạt động như một chất làm chậm hydrat hóa ở giai đoạn đầu. Hơn nữa, TIPA cải thiện được tính công tác của vữa.

Việc bổ sung thêm triethanolamin TEA (GA1, GA2 và GA3) đã gây ảnh hưởng một chút đến cường độ nén của xi măng thành phẩm ở tất cả tuổi thủy hóa. Mặt khác, triisopropanolamin đã cải thiện đáng kể cường độ nén, tăng 18,5% ở tuổi 2 ngày và tăng 15% sau 28 ngày dưỡng hộ.

Quỳnh Trang (Theo TTKHKT Xi măng)



Các tin khác:

Đặc tính của 1 số phụ gia trợ nghiền - Ảnh hưởng của chúng đến khả năng nghiền và chất lượng xi măng (P3) ()

Đặc tính của 1 số phụ gia trợ nghiền - Ảnh hưởng của chúng đến khả năng nghiền và chất lượng xi măng (P2) ()

Đặc tính của 1 số phụ gia trợ nghiền - Ảnh hưởng của chúng đến khả năng nghiền và chất lượng xi măng (P1) ()

Hiệu quả của phụ gia trợ nghiền trong công nghiệp xi măng (P5) ()

Hiệu quả của phụ gia trợ nghiền trong công nghiệp xi măng (P4) ()

Hiệu quả của phụ gia trợ nghiền trong công nghiệp xi măng (P3) ()

Hiệu quả của phụ gia trợ nghiền trong công nghiệp xi măng (P2) ()

Hiệu quả của phụ gia trợ nghiền trong công nghiệp xi măng (P1) ()

Các thông số clinker và tỷ lệ phần trăm alite (P2) ()

Nhiên liệu mới trong sản xuất xi măng từ công nghệ xử lý chất thải rắn ()

TIN MỚI

ĐỌC NHIỀU NHẤT

banner vicem 2023
banner mapei2
bannergiavlxd
faq

Bảng giá :

Chủng loại

ĐVT

Giá bán

Insee

1.000đ/tấn

1.800

Starcemt

1.000đ/tấn

1.760

Chifon

1.000đ/tấn

1.530

Hoàng Thạch

1.000đ/tấn

1.490

Bút Sơn

1.000đ/tấn

1.450

Chủng loại

ĐVT

Giá bán

Insee đa dụng

1.000đ/tấn

1.830

Kiên Giang

1.000đ/tấn

1.670

Vicem Hà Tiên

1.000đ/tấn

1.650

Tây Đô

1.000đ/tấn

1.553

Hà Tiên - Kiên Giang

1.000đ/tấn

1.440

Chủng loại

ĐVT

Giá bán

Xem bảng giá chi tiết hơn

Chủng loại

ĐVT

Giá bán

Hòa Phát

đồng/kg

18.940

Việt Ý

đồng/kg

18.890

Việt Đức

đồng/kg

18.880

Kyoei

đồng/kg

18.880

Việt Nhật

đồng/kg

18.820

Thái Nguyên

đồng/kg

19.390

Chủng loại

ĐVT

Giá bán

Hòa Phát

đồng/kg

19.040

Việt Ý

đồng/kg

18.990

Việt Đức

đồng/kg

19.180

Kyoei

đồng/kg

19.080

Việt Nhật

đồng/kg

18.920

Thái Nguyên

đồng/kg

19.540

Chủng loại

ĐVT

Giá bán

Hòa Phát

đồng/kg

18.890

Việt Ý

đồng/kg

18.840

Việt Đức

đồng/kg

18.830

Kyoei

đồng/kg

18.830

Việt Nhật

đồng/kg

18.770

Thái Nguyên

đồng/kg

19.340

Xem bảng giá chi tiết hơn

Vicem hướng tới công nghệ mới ngành Xi măng

Xem các video khác

Thăm dò ý kiến

Theo bạn, yếu tố nào thúc đẩy tiêu thụ VLXD hiện nay?
